Контакторы AF16Z используются для управления силовыми цепями до 690 В переменного «PinUp» и 220 В постоянного тока.

Они в основном используются для управления 3-фазными двигателями, неиндуктивными или «PinUp» индуктивными нагрузками.

Контакторы AF..Z имеют электронный интерфейс катушки, принимающий широкое управляющее напряжение Uc мин. ... UC Макс. Только четыре катушки «PinUp» управляющие напряжения между 24 ... 250 В, 50.. 250 В пост.

• Контакторы AF..Z могут управлять большими колебаниями управляющего «PinUp» Одна катушка может использоваться для различных управляющих напряжений, используемых по всему миру, без замены катушки.
• Контакторы AF..Z обеспечивают непосредственное управление выходом ПЛК ≥ 24 В пост. Тока 500 мА и снижают «PinUp» удерживающей катушки.
• Контакторы AF..Z выдерживают короткие падения напряжения и провалы напряжения (соответствие SEMI F47-0706) между 24 ... 250 В, 50 Контакторы AF..Z имеют встроенную защиту от перенапряжения и не требуют «PinUp» ограничителей перенапряжения. AF ... 3-контактные контакторы серии 1 имеют блочную конструкцию.

Основные полюса и блоки вспомогательных контактов: 3 основных полюса, 1 «PinUp» вспомогательный контакт, дополнительные и вспомогательные блоки дополнительных контактов на передней и боковой поверхностях. (вспомогательные контакты с механическим сцеплением, соответствующие Приложению L МЭК 60947-5-1.

Зеркальные контакты ЧПУ, соответствующие Приложению F МЭК 60947-4-1) - Цепь управления: постоянный ток для AF..Z-30 -..- 20 контакторов. Только контакторы AF..Z-30 -..- 20 должны соблюдать полярность на клеммах катушки (A1 + и A2-). - Аксессуары: широкий ассортимент «PinUp»

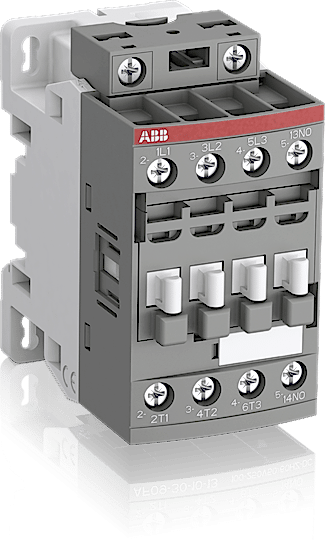

• Артикул производителя: 1SBL176001R2001
• Тип изделия: Силовой Контактор
• Производитель: ABB
• Серия: AF16Z
• Страна происхождения: Франция
• Вес (кг) 0.3
• Объем (м³) 0.0003
